蘇州leyu集團光電科技有限公司提供的HPD18G-M是一款高速、高功率、高靈敏度InGaAs光電探測器模塊，集成內偏置電路，采用FC/APC光纖輸入，3.5mm/SMA射頻接口輸出，氣密封裝結構。
HPD18G光電探測器具有高飽和、高帶寬特性，可適用于高速光通信、微波光子鏈路、高速測試測量等應用系統。
HPD18G-M光電探測器模塊具有高飽和、高帶寬特性，可適用于高速光通信、微波光子鏈路、高速測試測量等應用系統。
品牌：leyu集團光電
蘇州leyu集團光電科技有限公司提供的HPD18G-M是一款高速、高功率、高靈敏度InGaAs光電探測器模塊，集成內偏置電路，采用FC/APC光纖輸入，3.5mm/SMA射頻接口輸出，氣密封裝結構。
HPD18G光電探測器具有高飽和、高帶寬特性，可適用于高速光通信、微波光子鏈路、高速測試測量等應用系統。
HPD18G-M光電探測器模塊具有高飽和、高帶寬特性，可適用于高速光通信、微波光子鏈路、高速測試測量等應用系統。
|
參數名稱 |
測試條件 |
最小值 |
典型值 |
最大值 |
單位 |
|
工作波長范圍λ |
|
1000 |
- |
1650 |
nm |
|
響應度Re |
@5V，1550nm，1mW |
0.8 |
0.85 |
- |
A/W |
|
3dB帶寬f3dB |
@5V，1550nm，1mW |
18 |
20 |
- |
GHz |
|
飽和輸入光功率[1] |
@5V，1550nm，18GHz |
+ 17 |
- |
- |
dBm |
|
光回波損耗 |
@1550nm |
28 |
- |
- |
dB |
|
PD暗電流 |
@5V，1550nm，1mW |
- |
- |
20 |
nA |
|
射頻連接器 |
|
|
SMA Female |
|
- |
|
尾纖類型 |
|
|
SMF-28 |
|
- |
|
尾纖長度/光連接器 |
可定制 |
|
1m, FC/APC |
|
- |
|
注[1]：飽和輸入光功率為探測器芯片飽和光功率；測試條件VPD=5V, λ=1.55μm, RFin=-10dBm。聯系蘇州leyu集團光電科技有限公司獲取更多信息。 |
|||||
絕對最大值：
|
參數名稱 |
符號 |
額定值 |
單位 |
|
PD偏置電壓 |
VPD |
＜ 12 |
V |
|
輸入光功率 |
Popt |
60（+18 dBm） |
mW |
|
焊接溫度Tp |
|
260（10s） |
℃ |
|
靜電放電敏感度ESD |
|
≥ 250 |
V |
|
工作溫度范圍 |
|
-40 ~ +70 |
℃ |
|
貯存溫度范圍 |
|
-45 ~ +85 |
℃ |
*推薦工作狀態：偏置電壓：DC 12 V，光輸入功率：1~40mW。
典型特性曲線&尺寸圖：
|
|
|
|
|

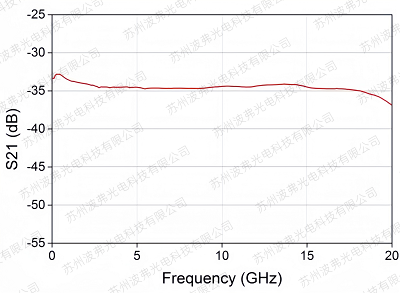

HPD18G | 頻率響應曲線 |

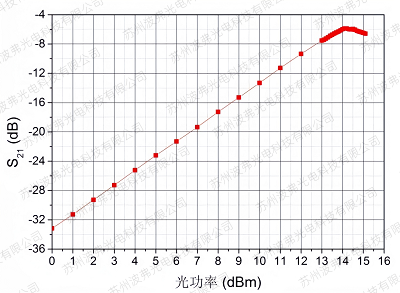

HPD18G | 飽和輸入光功率曲線 |

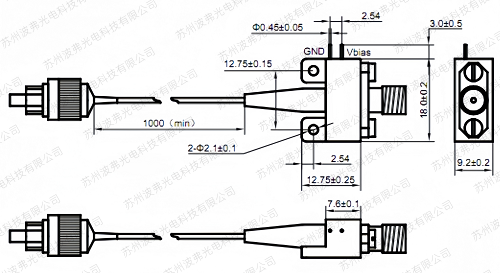

HPD18G | 封裝外形、尺寸（單位：mm） |
訂購信息：
P/N：HPD18G 描述：18GHz高功率光電探測器，1000~1650nm，最大輸入光功率：60mW，單模尾纖，SMA母頭射頻輸出，F(xiàn)C/APC接頭
P/N：HPD18G-M 描述：18GHz高功率光電探測器模塊，1000~1650nm，最大輸入光功率：60mW，單模尾纖，SMA母頭射頻輸出，F(xiàn)C/APC接頭
注意事項：
注意靜電防護（ESD）;開啟：先接地后開啟電源，上電工作；斷電：應先移除光源，再斷開電源。聯系蘇州leyu集團光電科技有限公司獲取更多信息。
