ModBox-VNA-850nm-920nm-40GHz是一款寬帶光學發射機，旨在將矢量網絡分析儀的應用擴展到光學領域。
當與矢量網絡分析儀相結合時，它們構成了一種高性能且易于使用的測試設備，用于光接收器或任何高速光電器件的表征。
ModBox-VNA-850nm-920nm-40GHz包含一個852nm和920nm低噪聲DBR激光源和一個基于帶自動偏置控制電路的大帶寬LiNbO3模擬調制器。
更多產品信息，需求信息，聯系蘇州leyu集團光電科技有限公司相關銷售人員。

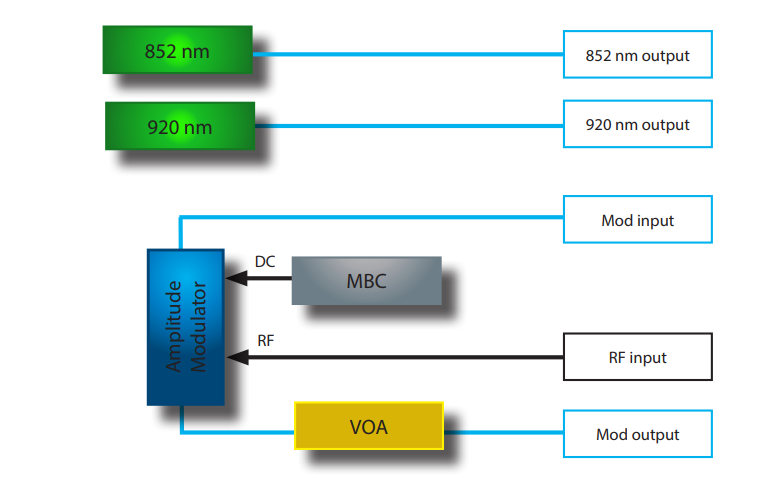

功能結構圖
光網絡分析儀ModBox-VNA-850m-920nm-40GHz特點：
? 零啁啾X-切設計LiNb03（鈮酸鋰）馬赫-曾德爾調制器，具有非常高的線性度和非常寬的電光帶寬。
? 調制器偏置控制器。內部LiNbO3調制器是具有非常低漂移的X-切設計器件。然而，無論環境條件如何，都提供了一個自動偏置控制電路來將調制器的工作點鎖定在正交點。偏置控制電路基于抖動信號控制。它被預設為在調制器傳輸曲線的線性部分中正交工作點。由于其軟件可控增益參數，該系統可以在大功率動態范圍內運行）
? 內嵌兩個激光源，一個852 nm和920 nm低RIN DBR激光器。為了便于使用，省略了一根外部接插線，將激光輸出連接到調制器輸入光端口。波長和功率可通過前面板控制或ModBox軟件接口進行調整。
? 可變光學衰減器（VOA），可精確控制。
輸入光學參數：用戶輸入，非ModBox規格
|
參數規格 |
符號 |
條件 |
最小值 |
典型值 |
最大值 |
單位 |
|
工作波長范圍 |
- |
CW |
850 |
- |
940 |
nm |
|
輸入光功率范圍 |
- |
CW |
7 |
- |
16 |
dBm |
|
輸入偏振 |
Pol |
- |
保持線偏振 |
- |
||
輸入電信號參數：用戶輸入，非ModBox規格
|
參數規格 |
符號 |
條件 |
最小值 |
典型值 |
最大值 |
單位 |
|
輸入射頻信號 |
- |
AC耦合 |
單端 |
- |
||
|
信號類型 |
- |
- |
模擬，正弦 |
- |
||
|
輸入電壓 (1) |
VIN |
幅度調制 |
- |
100 |
- |
mVpp |
|
帶寬 |
BW |
- |
- |
40 |
- |
GHz |
|
阻抗匹配 |
ZIN-RF |
- |
- |
50 |
- |
W |
輸出光學參數：
|
參數規格 |
符號 |
條件 |
最小值 |
典型值 |
最大值 |
單位 |
|
調制頻率范圍 |
- |
- |
- |
40 |
- |
GHz |
|
工作波長 |
λ |
內嵌 |
852 nm & 920 nm |
- |
||
|
激光波長調諧范圍 |
?λ |
二極管溫度控制 |
- |
0.8 |
1 |
nm |
|
調制后輸出功率 |
OPOUT |
- |
5 |
6 |
- |
dBm |
|
輸出光功率可調范圍 |
?OPOUT |
使用VOA |
-40 |
- |
6 |
dBm |
|
輸出光功率穩定性 |
δOPOUT |
超過12小時 |
- |
- |
1 |
%rms |
|
邊摸抑制比 |
SMSR |
- |
40 |
45 |
- |
dB |
|
光譜線寬 |
δλ |
半高全寬FWHM |
- |
3 |
15 |
MHz |
|
相對強度噪聲 |
RIN |
16 dBm |
- |
- |
-163 |
dB/Hz |
|
偏振消光比 |
PER |
- |
17 |
20 |
- |
dB |
|
光回波損耗 |
ORL |
- |
-40 |
- |
- |
dB |
|
電回波損耗 |
ERL |
- |
- |
-12 |
-10 |
dB |
*參數規格如有更改，恕不另行通知，請聯系蘇州leyu集團光電相關銷售人員確認。
絕對最大值：
|
參數規格 |
符號 |
最小值 |
最大值 |
單位 |
|
RF輸入功率 |
EPin |
- |
28 |
dBm |
性能參考：
|

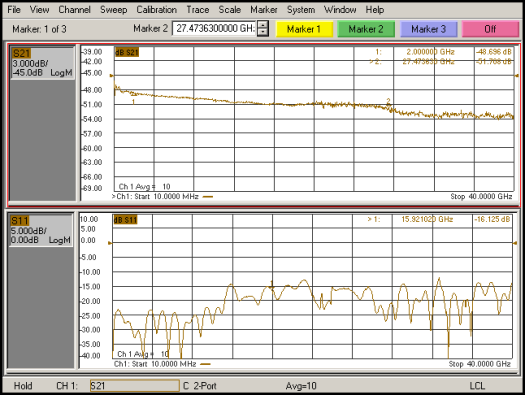

調制器 [S] 參數 |

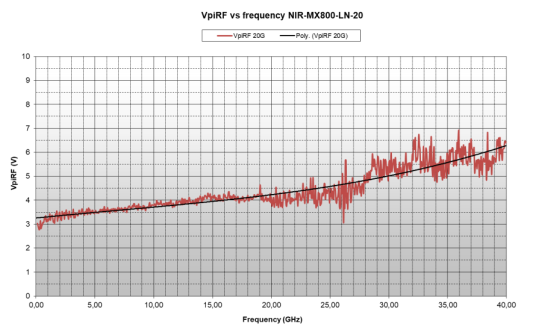

調制器半波電壓Vπvs頻率范圍 @850 nm |
|
|
|
接口、尺寸和合規性
|
接口 |
|
|
光連接器，光纖 |
FC/APC - 保偏光纖，Corning PM85-U25D |
|
射頻連接器 |
V 母頭 (1.85 mm) |
|
控制方式 |
嵌入式接口（前面板觸摸屏）+遠程控制（以太網口） |
|
電源 |
100 V-120 V/220 V-240 V自動開關50 Hz-60 Hz（后面板） |
|
EMC / 光學規范 |
EN61326- 1 Ed. 2006 / EN 60625- 1 |
|
產品尺寸 / 產品重量 |
Rack 19" x 2U, 深度= 495 mm / 3 kg |
產品選型：
|
ModBox-VNA-850nm-920nm-40GHz-FA |
|
|
VNA= |
光學矢量網絡分析儀擴展 |
|
850nm, 920nm= |
嵌入激光器，852nm&920nm |
|
40GHz = |
模擬調制帶寬高達+40GHz |
|
FA = |
光纖連接器類型, FA : FC/APC |
