蘇州leyu集團光電科技有限公司提供超窄帶通光纖濾波器全基于光纖結構提供了窄帶信號的干凈提取，可以在訂購時從1到4 GHz選擇半峰全寬(FWHM)。 濾波器形狀呈現平頂形狀，以保持信號完整性、陡峭邊緣和整個C或L波段的高串?dāng)_，以消除所有不需要的信號和噪聲。
無移動部件的全光纖設計確保了長時間的可靠性。模塊中使用的光纖布拉格光柵經過熱封裝，以便針對實驗室溫度變化獲得非常穩定的中心波長。
得益于我們的專用封裝，用戶可以通過旋轉封裝上的一個小螺絲輕松、精細地調整帶通波長。
蘇州leyu集團光電科技有限公司提供超窄帶通光纖濾波器全基于光纖結構提供了窄帶信號的干凈提取，可以在訂購時從1到4 GHz選擇半峰全寬(FWHM)。 濾波器形狀呈現平頂形狀，以保持信號完整性、陡峭邊緣和整個C或L波段的高串?dāng)_，以消除所有不需要的信號和噪聲。
無移動部件的全光纖設計確保了長時間的可靠性。模塊中使用的光纖布拉格光柵經過熱封裝，以便針對實驗室溫度變化獲得非常穩定的中心波長。
得益于我們的專用封裝，用戶可以通過旋轉封裝上的一個小螺絲輕松、精細地調整帶通波長。

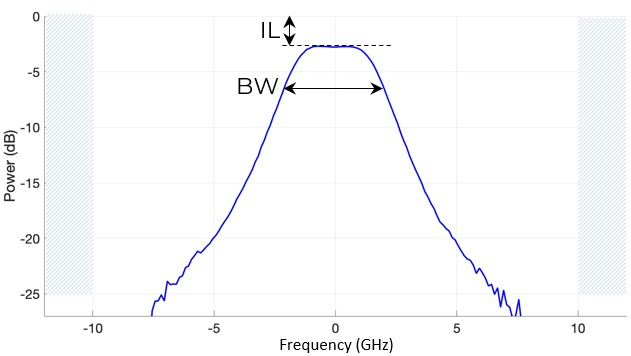

典型響應：
|
|
|
|
典型響應（IN ? OUT）：具有改進的Q因子的平頂對稱帶通設計，可實現更好的選擇性和更高的信噪比。 |
|
IXC-FBG-PS-M產品規格：
|
系列/MODEL |
IXC-FBG-PS-M |
|
帶通中心波長可選CW 1 |
1525 …. 1610 (TBD) nm |
|
濾波帶寬B (FWHM)2 |
1, 2, 3 or 4 (TBD) ± 0.5 GHz |
|
插入損耗IL |
< 4 dB |
|
帶外衰減ΔT at ± 10 GHz |
> 25 dB |
|
反射帶寬(IN → OUT) |
C-band or L-band |
|
中心波長可調范圍 |
± 100 pm |
|
調諧分辨率 |
1 GHz |
|
中心波長熱漂移[- 5 ; 70]°C |
< 150 pm |
|
封裝 |
165 x 55 x 15 mm |
|
最大輸入功率(max.)3-4 |
500 mW |
|
尾纖長度 |
0.5 m |
|
光連接器CC |
FC/APC, FC/PC, SC/APC, SC/PC；(900um松套管) |
*1： 參考+/- 0.05 nm的真空，慢軸（PM光纖）.
*2： 標準1 GHz FWHM的洛倫茲線形.
*3： 最大輸入功率：損壞功率閾值。
*4： 穩定濾波器操作的推薦輸入功率低于2 mW（對于1GHz）和低于10 mW（對于2至4 GHz FWHM版本）。
響應參考：
|
|
|
|

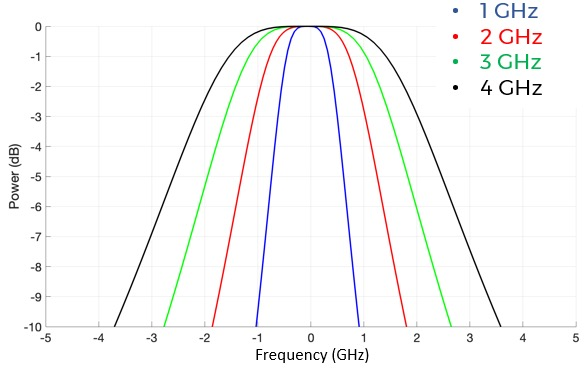

典型響應（IN ? OUT）：允許傳輸特定窄帶，抑制C或L波段中其他波長。提供從1 -4 GHz多個帶寬選擇 |
|
|
|
|
|

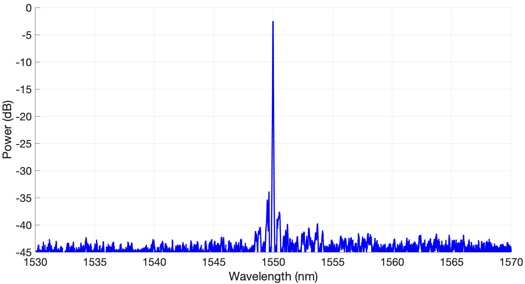

典型響應（IN ? REJ） |
|

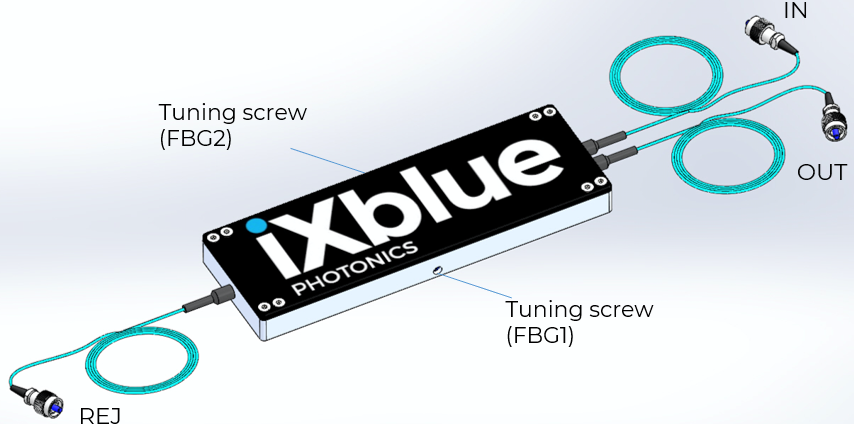

封裝樣式：

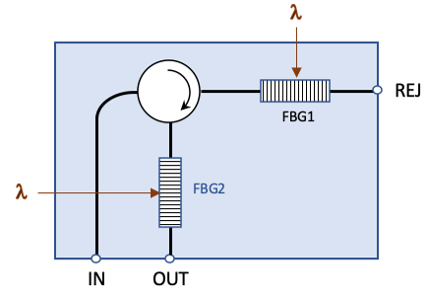

配置結構：
|
|
|
|
|
|
|

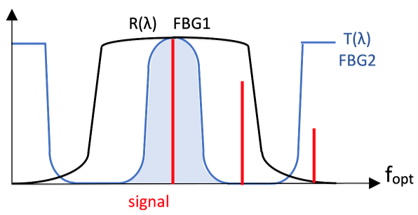

基于2個無熱FBG和一個光環行器的濾光片 |
|
產品選型參考：
|
IXC-FBG-PS-M- |
CW- |
B- |
FT- |
CC |
|
|
中心波長 |
濾波帶寬（GHz） |
光纖類型 |
光連接器 |
|
|
1525~1610nm |
1=1GHz |
PMF=PM1550 |
FA=FC/APC |
|
|
|
2=2GHz |
SMF=SMF-28e+ |
FP=FC/PC |
|
|
|
3=3GHz |
|
SA=SC/APC |
|
|
|
4=4GHz |
|
SP=SC/PC |
