品牌：Wavelength References

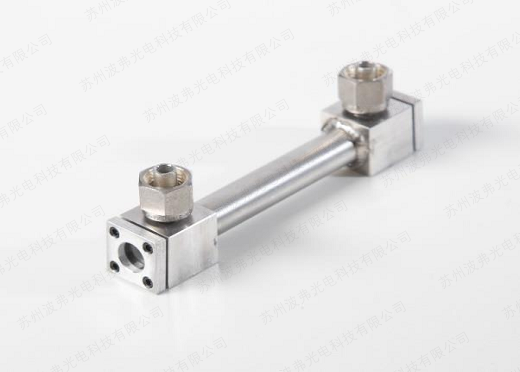

FCW系列：自由空間氣體流通池
標準光路（相互作用）長度為 10 厘米，但可根據要求提供定制光路長度。 流通池的通光孔徑為 0.375 英寸或 9.5 毫米。
|
參數 |
FCW|自由空間光氣體流通池 |
|
波長范圍（CaF2，氣體透射率> 50%） |
150 nm to 9μm |
|
相互作用長度 |
10cm標準，7.5-50cm可選。 |
|
凈孔徑 |
9.5 mm |
|
工作溫度 |
-40°C to +200°C |
|
光譜波紋（P-P） |
<0.05 dB P-P in 2nm span |
|
濕潤表面 |
316不銹鋼、氟橡膠和CaF2（或其他光學元件） |
|
儲存溫度 |
-40°C to +200°C |
|
Swagelok?護套規格 |
1/4，見訂購選項信息 |
|
泄漏率 |
< 1E10-8 atm-cc/sec |
|
流通池額定壓力 |
0 to 500psi |
|
流通池容量 |
7.2 cc |
|
更多詳細情況及相關說明，聯系蘇州leyu集團光電科技有限公司相關銷售人員獲取。 |
|
操作注意項:
波長參考流通池使用起來非常簡單，但要獲得最佳性能，請注意以下幾點：
1.流通池有四個安裝孔，底部有4-40螺紋。
2.不要在端蓋上施加任何機械應力（連接到光纖套管），此處安裝了準直透鏡。
3.連接氣室以與1/4管Swagelok接頭一起使用時，請使用兩個扳手將氣體流通池上的任何應力降至最低。擰緊連接的任何部件時，1/2螺母固定在離殼體最近的位置。
4.均勻加熱，可以防止灰塵和冷凝物進入流通池。
5.如果流通池光學元件因污染而損壞，我們可以對流通池進行維修，請聯系leyu集團光電。

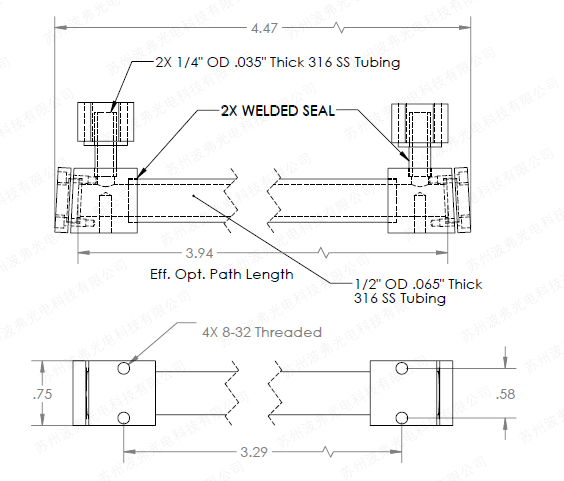

封裝尺寸：
(10cm path, dimensions in inches)
產品選型：
|
FCW- |
Path length- |
Swagelok Connection1-/Swagelok Connection2 |
Optics |
|
|
|
10=10cm path |
T= ?” tube Stub |
T= ?” tube Stub |
CaF2= Calcium Fluoride |
|
|
XX=4XXcm path |
HB =1/4”Hose Bard |
HB =1/4”Hose Bard |
Customer=定制要求 |
|
|
|
PL =1/4” Plug |
PL =1/4” Plug |
SCAPC |
|
|
|
|
|
SCPC |
參考型號及描述：
| Product | Part Number | Description |
| 16.7cm Single-mode Flowcell | FCS-16-1/4-SS | 16.7cm path stainless steel flowcell with 1/4” Swagelok tube fittings |
| 16.7cm Single-mode Flowcell | FCS-16-1/8-SS | 16.7cm path stainless steel flowcell with 1/8” Swagelok tube fittings |
| 47.5cm Single-mode Flowcell | FCS-48-1/4-SS | 47.5cm path stainless steel flowcell with 1/4” Swagelok tube fittings |
| 47.5cm Single-mode Flowcell | FCS-48-1/8-SS | 47.5cm path stainless steel flowcell with 1/8” Swagelok tube fittings |
| 78.1cm Single-mode Flowcell | FCS-80-1/4-SS | 78.1cm path stainless steel flowcell with 1/4” Swagelok tube fittings |
| 78.1cm Single-mode Flowcell | FCS-80-1/8-SS | 78.1cm path stainless steel flowcell with 1/8” Swagelok tube fittings |
| 10cm Multi-mode Flowcell | FCM-10-1/4-SS | 10.0cm path flowcell with SMA905 connector adaptors. 1/4” Swagelok tube fittings |
| 10cm Multi-mode Flowcell | FCM-10-1/8-SS | 10.0cm path flowcell with SMA905 connector adaptors. 1/8” Swagelok tube fittings |
| 10cm Windowed Flowcell | FCW-10-1/4-SS | Windowed Flowcell, 10.0cm optical path, CaF2 optics, 1/4" Swagelok |
