品牌：SANTEC
系列：TSL-770
特點：高性能、快速掃描、寬調諧范圍
TSL-770的波長可調諧范圍最大可選160nm，提升了測量的產量及精度。是評價現場、R&D、基礎研究等各種應用程序中理想光源。在降低光學噪聲方面，TSL-770大幅度提升了外腔激光器的Q值和波長穩定性。據此，此光源可在硅光子學、光學和光干涉測量，光譜分析等研究領域。
Santec將其在過去30年中獲得的所有經驗和知識應用于其全新的第7代可調諧激光器。TSL-770是一種規格非常高的可調諧激光器，操作靈活，可確保適用于各種應用。 激光腔的徹底重新設計與超低噪聲電子設備相結合，可在同一激光器中提供市場領先的掃描速度、高光功率、寬調諧范圍、低噪聲和窄線寬。 新的專有腔體設計增強了Q因子和波長穩定性，即使在最前沿的研究應用中也能實現精確測量。TSL-770是一款實現了高速調諧、最寬掃描、低噪音化、最窄線寬的激光器。
200nm/s快速掃描
線寬< 60kHz
< 1/10頻率波動(vs.常規型號)
特性
寬調諧范圍1480 to 1640nm
無跳模，掃描速度高達200nm/s
高輸出功率> + 13dBm
高信噪比> 90dB/0.1nm
高波長精度0.3pm(典型值.)
窄線寬< 60kHz
如果您需要不同的波長范圍，請參考TSL-550，這款可提供更多波長范圍1260 to 1680nm。
應用
光學器件及模塊測試:
-可調諧濾波器,交織器,光纖光柵,耦合器,分離器,隔離器,光開關等
- WSS及波長阻塞器
- DWDM器件
硅光子材料特性,包括微腔環形諧振器
光譜學
量子點
| 參數規格 | 單位 | TSL-770-P-480640 | TSL-770-P-490630 | |
| 波長可調范圍 | nm | SCL-band: 1480-1640 (160 nm) | CL-band: 1490-1630 (140 nm) | |
| 波長設置分辨率 | pm | 0.1 | ||
| 波長絕對精度 | 工作溫度 | pm | ± 2 | |
| 波長絕對精度 | 25±1 oC (typ.) | pm | ± 0.5 | |
| 波長重復性 | pm | ± 1 (± 0.3 (typ.)) | ||
| 波長穩定性 | pm | < ± 1 | ||
| 波長掃描速率 | nm/sec | 0.5 to 200 | ||
| 輸出功率 | Peak (typ.) | dBm | ≥ 13 | ≥ 13 |
| 輸出功率 | >10dBm range | dBm | ≥ 10 (1500-1630) | ≥ 10 (1500-1630) |
| 輸出功率 | 全波長范圍 | dBm | ≥ 7 | ≥ 8 |
| 功率重復性 | dB | ± 0.01 | ||
| 功率穩定性 | dB | ± 0.01 | ||
| 功率平坦度vs波長 | dB | ± 0.2 | ||
| 相對強度強度 (RIN) (typ.) *4 | dB/Hz | -145 (1 MHz to 3 GHz) | ||
| 線寬 (typ.) | 相干控制關閉 | kHz | 60 | |
| 線寬 (typ.) | 相干控制打開 | MHz | 40 | |
| SMSR (typ.) | dB | ≥ 50 | ||
| 信噪比 | dB | ≥ 70 | ||
| 信噪比 | dB/nm | ≥ 80 (≥ 90 dB/0.1 nm) | ||
| 光纖連接器類型 | - | FC or SC, SPC or APC | ||
| 光纖類型 | - | PMF *7 | ||
| 通訊接口 | - | GP-IB (IEEE 488.2), USB, Ethernet | ||
| 低頻調制（LF調制） | kHz | DC to 400 (typ.) | ||
| RF調制（可選） | MHz | 2 to 100 (typ.) | ||
| 工作溫度范圍 | oC | 15 to 35 | ||
| 工作濕度范圍 | % | < 80 (non-condensing) | ||
| 電源 | - | AC 100-240 V (±10 %), 50/60 Hz | ||
| 功耗 | VA | 100 | ||
| 產品尺寸 (W) x (D) x (H) | mm | 440 x 416 x 133 | ||
| 產品重量 | kg | 16 | ||
| 更多產品信息、需求信息，聯系蘇州leyu集團光電科技有限公司相關銷售人員獲取。 | ||||
測試參考
|
|
|
|
|

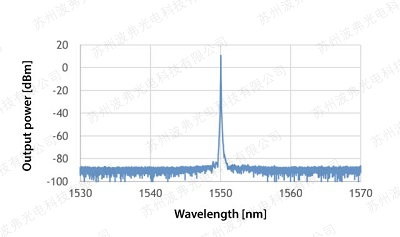

高SN/高功率 |

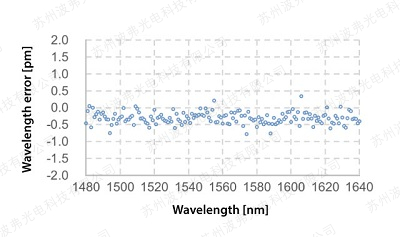

寬調諧范圍 |

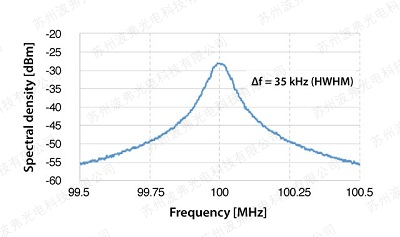

窄線寬 |
應用參考：
【一】典型掃頻測試系統參考：
|

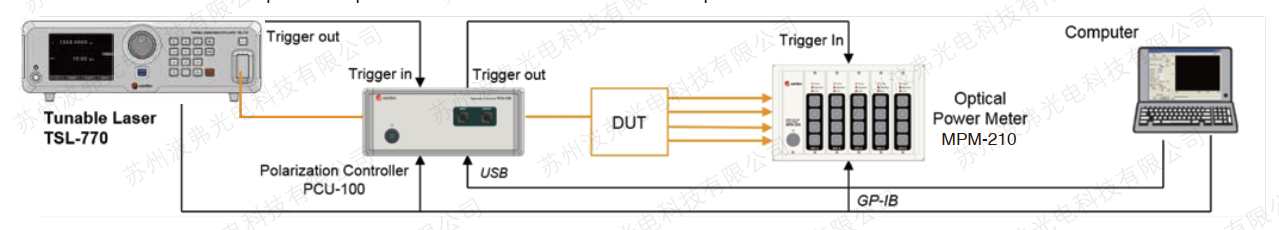

IL/PDL measurement setup with the polarization controller PCU-100 and the power meter MPM-210 |
|
|
|

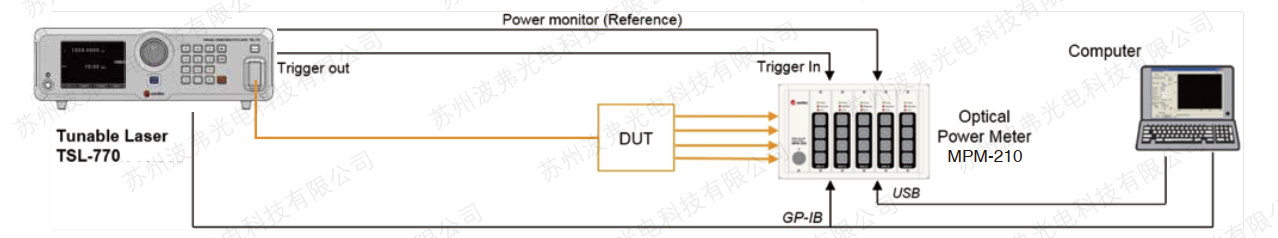

IL measurement setup with the power meter MPM-210 |
|
|
* TSL-770 具有內部功率監視器，可用于實時補償輸出功率波動。 這消除了采用光功率參考的需要，并減少了測量系統中所需的功率計數量。
該激光器與Santec的功率計MPM-210和偏振控制器單元PCU-100集成，以創建交鑰匙WDL或PDL測量解決方案。Santec提供用于控制系統的軟件以及動態鏈接庫(DLL)，以支持使用各種編程語言進行系統集成和控制。
