TSL-710 是我們的最高性能可調諧激光器。將高輸出功率與高信噪比相結合，使TSL-710成為光學測試的寶貴工具。已實施創新的外腔設計以降低光學ASE噪聲，從而實現超過90dB/0.1nm的高信噪比，同時仍保持超過+10dBm的高輸出功率。TSL-710還配備了微調和相干控制等功能。具有行業標準SCPI命令集的GPIB接口允許完全遠程控制和測量自動化。
TSL-710是一款出色的工具，可用于測試密集波分復用(DWDM)的下一代組件，例如波長選擇開關(WSS)等多輸入、高消光比設備。TSL-710具有優異的波長特性，具有±2pm的高波長精度、0.1pm的高波長分辨率和<100kHz的窄線寬。這些特性使其適用于納米光子學的前沿研究。TSL-710涵蓋了160nm的寬調諧范圍，旨在通過將掃描重復率加倍于傳統激光器來提高生產檢測吞吐量。激光線寬小于100kHz，適合用作相干傳輸中的本地振蕩器，以及干涉測量和傳感應用的工具。此外，在我們專門的軟件工程師的支持下，TSL-710可用于WDL和PDL測量 (高速掃描測試系統)。
特性
寬調諧范圍1480 to 1640nm
如果您需要不同的波長范圍，請參考TSL-550，這款可提供更多波長范圍1260 to 1680nm。
高波長精度: +/- 2pm
高輸出功率: + 13dBm
高信噪比: 90dB/0.1nm
窄線寬: 100kHz
應用
光學器件及模塊測試:
-可調諧濾波器,交織器,光纖光柵,耦合器,分離器,隔離器,光開關等
- WSS及波長阻塞器
- DWDM器件
硅光子材料特性,包括微腔環形諧振器
光譜學
量子點

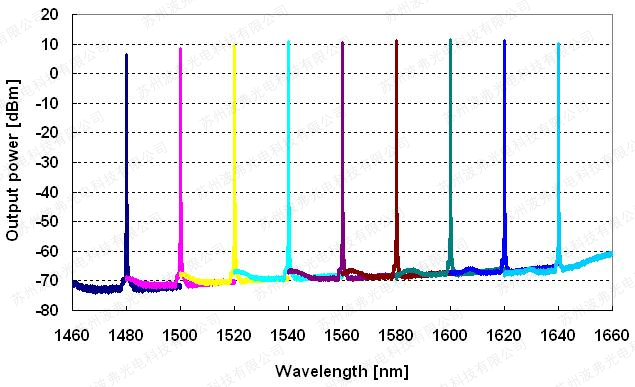

TSL-710-4808640 | 波長 vs. 輸出功率
| TSL-710 參數 | Unit | TSL-710-4808640 | |
| 特點 | High power & Low Noise | ||
| 波長可調范圍 | nm | 1480-1640 (160nm) | |
| 波長設置分辨率 | pm | 0.1 | |
| 波長絕對精度 *1 | 工作溫度 | pm | ±2 |
| 25±1℃ (typ.) | pm | ±1 | |
| 波長重復性 | pm | ±1 | |
| 波長穩定性 | pm | ±1 | |
| 掃描速度 | nm/sec | 0.5 to 100 | |
| 輸出功率 | Peak (typ.) | dBm | ≥ 13 |
| 1500-1630nm | dBm | ≥ 10 | |
| 全范圍 | dBm | ≥ 7 | |
| 功率重復性 | dB | ±0.01 | |
| 功率穩定性 | dB | ±0.01 | |
| 功率平坦度vs. 波長 | dB | ±0.2 | |
| 相對強度噪聲 (RIN) (typ.) | dB/Hz | -870 | |
| 線寬 | Coherence Ctrl. Off | kHz | 100 |
| Coherence Ctrl. On | MHz | 40 | |
| 邊模抑制比SMSR (typ.) | dB | ≥ 45 | |
| 信號與總源發射比 | dB | ≥ 70 | |
| 信號與源發射比 | dB/nm | ≥ 80 (≥ 90 dB/0.1nm) | |
| 光纖連接器類型 | - | FC or SC, SPC or APC | |
| 光纖類型 | - | SMF or PMF *7 | |
| 通訊接口 | - | GP-IB (IEEE 488.2), USB, RS-232C | |
| 功率監控 | V | 0 to 3 | |
| 低頻調制（LF） | kHz | DC to 400kHz【輸入-2V~0V，調制深度＞50%/V典型值】 | |
| RF調制 (可選) | MHz | 2 to 100MHz【輸入5Vpp，調制深度＞10%/V典型值】 | |
| 工作溫度范圍 | oC | 15 to 35 | |
| 工作濕度范圍 | % | < 80 (non-condensing) | |
| 電源 | - | AC 100-240V±10%, 50/60Hz | |
| 功耗 | VA | 100 | |
| 產品尺寸(W) x (D) x (H) | mm | 210x440x110 | |
| 產品重量 | kg | 6.5 | |
| 選型參考 | |||
| TSL-710-4808640-S-F-AP-00-1 | 單模尾纖輸出，F(xiàn)C/APC接頭，無RF調制 | ||
| TSL-710-4808640-S-F-AP-RF-1 | 單模尾纖輸出，F(xiàn)C/APC接頭，RF調制 | ||
| TSL-710-4808640-S-P-AP-00-1 | 保偏尾纖輸出，F(xiàn)C/APC接頭，無RF調制 | ||
| TSL-710-4808640-S-P-AP-RF-1 | 保偏尾纖輸出，F(xiàn)C/APC接頭，RF調制 | ||
| 更多產品信息、需求信息，聯系蘇州leyu集團光電科技有限公司相關銷售人員獲取。 | |||
