OTF-350-N 標準型：0.2-10.0nm
OTF-350-W 寬帶型：0.1-15.0nm
OTF-350-H 高通型Highpass type
OTF-350-L 低通型Lowpass type
OTF-350-S 定制O波段
平頂型手動可調諧濾波器（帶寬可調） | OTF-350
OTF-350 是一種多功能手動光學可調濾波器，允許在 C 和 L 波段上同時獨立地調整中心波長和帶寬。 獨特的高精度自由空間光學器件和精確的調諧構造可實現(xiàn)極好的光控制和平頂型通帶形狀。
|
平頂型手動可調諧濾波器（帶寬可調） | OTF-350 |
||
|
參數(shù)規(guī)格 |
OTF-350-N |
OTF-350-W |
|
波長范圍 |
1530 -1610nm |
1530 -1610nm |
|
波長可調范圍 |
80nm |
80nm |
|
帶寬@-3dB【FWHM】 |
0.2 -10.0nm |
0.1 - 15.0 |
|
帶寬@-20dB |
≤0.6nm【FWHM=0.2nm】 |
≤ 0.4nm【FWHM=0.1nm】 |
|
帶寬@-20dB |
≤11nm【FWHM=10.0nm】 |
≤ 15.5nm【FWHM=15.0nm】 |
|
群速色散（QVD） |
≤±1 (Typ. ≤ ±0.2)ps/nm |
25dBm |
|
最大輸入功率 |
25dBm |
25dBm |
|
插入損耗 |
≤ 5 (Typ. ≤ 3.5)dB【FWHM≥0.5n】 |
≤ 5 (Typ. ≤ 3.5)dB【FWHM≥0.2nm】 |
|
插入損耗 |
≤ 7dB【FWHM＜0.5nm】 |
≤ 7dB【FWHM0.2nm】 |
|
插損均勻度(典型值) |
≤ 0.5dB |
≤ 0.5dB |
|
光回損 |
≥40 (Typ. ≥45)dB |
≥40 (Typ. ≥45)dB |
|
串擾(典型值) |
≥ 50dB |
≥ 50dB |
|
PDL (典型值) |
≤0.25dB【SMF】 |
≤0.25dB【SMF】 |
|
光纖類型 |
SMF or PMF |
SMF or PMF |
|
光連接器 |
FC or SC |
FC or SC |
|
連接器剖面 |
SPC or APC |
SPC or APC |
|
尺寸（WHL） |
250x113x151mm |
250x113x151mm |
|
產品重量 |
3.5Kg |
3.5Kg |
|
其他可選： |
OTF-350-H ：高通濾波器（Highpass type） | OTF-350-L:低通濾波器（Lowpass type） |
|
|
更多產品信息、需求信息，聯(lián)系蘇州leyu集團光電科技有限公司相關銷售人員獲取。 |
||
典型調諧參考：
|

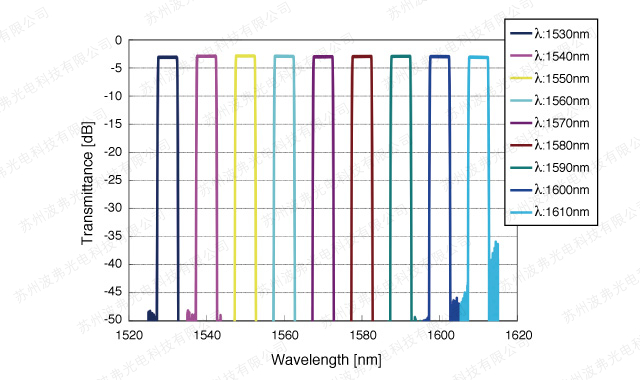

波長調諧參考 |

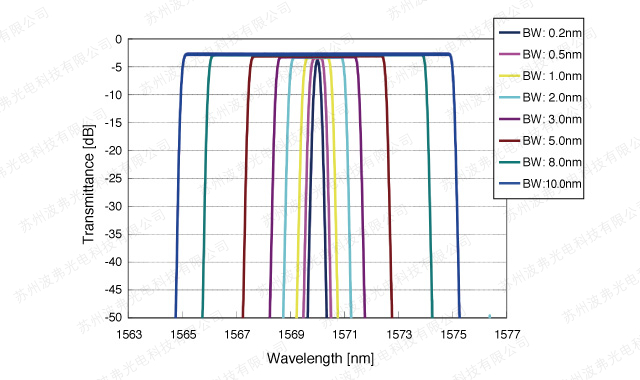

3dB帶寬調諧參考 |
|
|
|
