EPG-210 是專門設計的短電脈沖發生器。 輸出脈沖可短至30ps，加上高壓選項，它可以驅動大多數現成的LN調制器激光二極管產生短光脈沖。 脈沖寬度和頻率重復率的可調性為需要控制激光脈沖能量的激光加工應用提供了靈活性。
特點：
低至 30ps 的短電脈沖
急劇上升/下降時間
可調脈沖寬度和頻率重復率
可從外部時鐘觸發
提供單端或差分輸出
正脈沖或負脈沖可選
可選LNA，＞5Vpp輸出
應用：
光脈沖產生
激光二極管增益切換
驅動激光器及電光調制器
激光加工
激光雷達
應用參考A1：產生光脈沖
EPG-210 是一種通用解決方案，可通過驅動鈮酸鋰調制器（高消光比調制器）或驅動增益切換激光器來生成 <100ps 光脈沖。 特別是：
電脈沖寬度短至 30ps，可選擇增加 200ps 的可調性。
17ps 的快速上升/下降時間和低附加抖動。
重復頻率可以從 5GHz 調整到 1MHz，原則上可以調整為單次，只需調整輸入時鐘/觸發器即可。
比昂貴的 40Gbps 脈沖模式發生器更具成本效益。

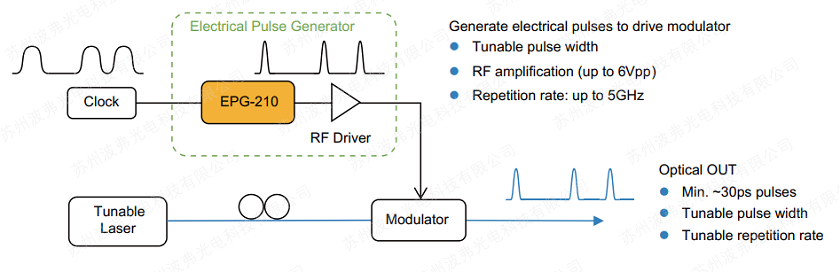

EPG-210 | 驅動鈮酸鋰電光調制器
EPG-210 產生具有 17ps 固定快速上升/下降時間的電脈沖（脈沖寬度 >50ps）。 通過使用 EPG-210 驅動 LN 調制器，可以生成具有類似快速上升/下降時間約 17ps 的光脈沖。
（1）EPG-210 | 驅動鈮酸鋰電光調制器

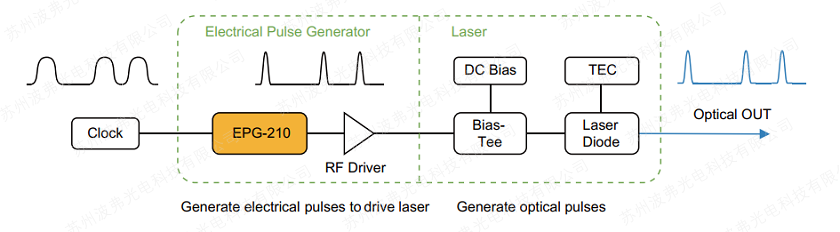

EPG-210 | 驅動增益開關激光器
EPG-210 可用于增益開關激光器，以產生 30-60ps 的光脈沖。 驅動器電脈沖的 18ps 快速上升時間有助于抑制時序抖動。
（2）EPG-210 | 驅動增益開關激光器
應用參考A2：射頻頻率梳應用
EPG-210 也可用作射頻頻率梳源。 輸出脈沖具有跨越 25GHz 以上的高速射頻分量，而梳狀線的頻率間隔可以通過調整脈沖重復率進行調整。 應用包括射頻天線的表征。

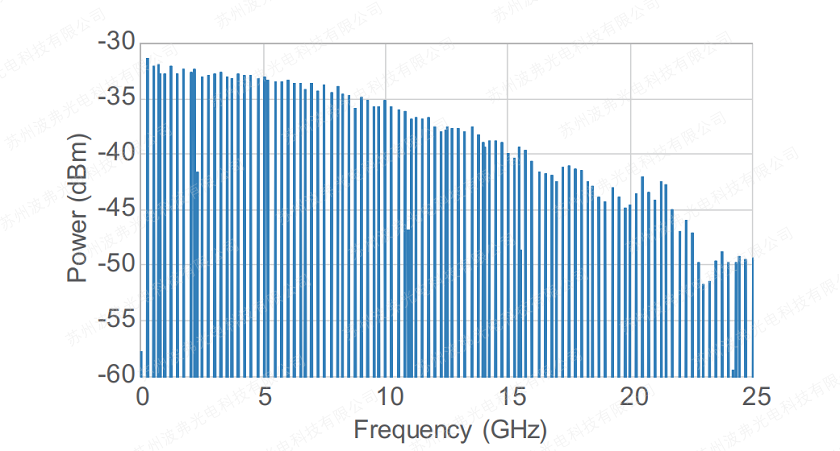

RF頻譜 50ps脈沖，250MHz重復率
主要參數規格指標：
|
EPG-210 |
FWHM=30ps |
FWHM≥50ps |
||||
|
min |
typ |
max |
min |
typ |
max |
|
|
輸入信號類型 |
正弦波/方波 |
正弦波/方波 |
||||
|
輸入水平 |
0.3Vpp |
|
0.5Vpp |
0.3Vpp |
|
0.5Vpp |
|
重復頻率 |
0.001GHz |
|
5GHz |
0.001GHz |
|
5GHz |
|
輸出脈寬（標準） |
30±5ps |
（50/75/100）±8ps |
||||
|
脈寬可調（可選） |
0 |
|
+200ps |
0 |
|
+200ps |
|
上升時間（20%-80%） |
12ps |
14ps |
17ps |
14ps |
17ps |
19ps |
|
下降時間（20%-80%） |
11ps |
13ps |
15ps |
12ps |
15ps |
17ps |
|
輸出電壓（標準） |
0.4Vpp |
0.5Vpp |
0.6Vpp |
0.5Vpp |
0.6Vpp |
0.7Vpp |
|
輸出電壓（可選） |
5Vpp |
|
|
5Vpp |
|
|
|
附加時間抖動 |
|
|
0.5ps |
|
|
0.5ps |
|
耦合方式 |
|
AC-50Ω |
|
|
AC-50Ω |
|
|
RF連接器 |
|
SMA |
|
|
SMA |
|
|
工作溫度 |
15℃ |
|
35℃ |
15℃ |
|
35℃ |
|
存儲溫度 |
-20℃ |
|
70℃ |
-20℃ |
|
70℃ |
|
電源 |
模塊式 | DC3.3V , 2A |
|||||
|
臺式版本 | AC 100-240V,50-60Hz |
||||||
|
尺寸 |
模塊式 | 60x15x60mm |
|||||
|
臺式版本 | 236x88x380mm |
||||||
|
重量 |
模塊式 | 0.1Kg |
|||||
|
臺式版本 | 5Kg |
||||||
|
更多詳細情況及相關說明，聯系蘇州leyu集團光電科技有限公司相關銷售人員獲取。 |
||||||
選型參考：
模塊式：
EPF-210M-脈寬-輸出方式（單端/差分）-脈沖形式（正脈沖/負脈沖）-脈寬可調（N-不可調/T-可調）-放大（A-放大/N-無放大）
臺式版本：
EPF-210B-脈寬-輸出方式（單端/差分）-脈沖形式（正脈沖/負脈沖）-脈寬可調（N-不可調/T-可調）-放大（A-放大/N-無放大）
